Aspire Revo 冷却計画 其の四

涼しくなりつつあるかと思っていたら、今夜は暑いじょぉぉ

こんばんは　サジたんです。

AmazonからFANフィルターが届きました！
しかも 後から注文したほう・・・

早速Aspire Revo君のサイドパネル穴あけ作業開始！

サイドパネルの内側は
0.3mm厚のアルミ板が張られているようです。

そして左上の汚れているところが
元々のFANの位置

まずは穴あけ位置をキッチリ決めます

ホールソーなんかがあれば
楽勝なんだろうけど、サジはそんなもん持っていません。
結構なお値段だし、わざわざ買うのもね・・・
というわけで・・・
ドリルでダダダダダダと！
名付けて『マシンガン工法』・・・ｼｮﾎﾞｲorz
マシンガンの弾痕のように小穴を開けるんですよ！

そして、ハサミでカット

結構キレイにいけた♪

プラスチックの部分も同じようにカット！

表から見るとこんな感じに。

当然切り口はギザギザだから
ヤスリで削るよん

うむｗ
キレイにできました♪

同様のもう一個の穴も開けたの図

元々の内臓FANは外してしまうので
CPU・GPUのヒートシンクに、チップ用ヒートシンクを貼り付ける

完成！

さて気になる冷却能力の検証です

ノーマル状態は ↑ でした。

CPU:Atom 69℃　GPU:ION 79℃　HDD 53℃・・・熱すぎですｗ

先日の Revo冷え君でHDDの温度は、許せる範囲まで下げられたけど・・・

CPU・GPUは
ほぼ変化ナシという結果に・・・










んで今回の筐体穴あけですが・・・
FANのSpeedはLowとHigthの２段階で

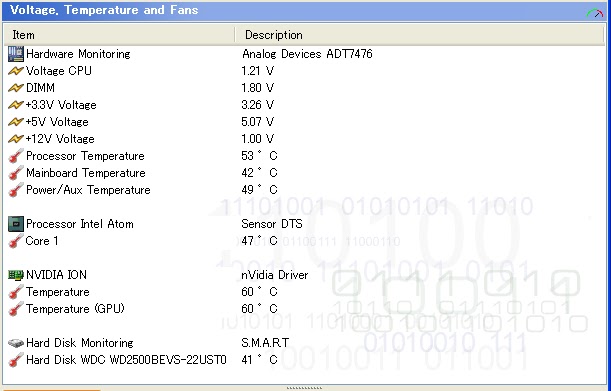

フィルタなしLowSpeed

！
かなり冷えてますYO!
CPU 47℃(ノーマル-22℃)
GPU 60℃(ノーマル-19℃)
イイデスネ　イイデスネ


フィルタなしHigthSpeed

CPU 43℃
GPU 56℃
おぉぉぉぉおおおおお
結構イケル！

が　ウルサイorz



さぁて　いよいよフィルタ装着でいきます！
フィルタ装着すると・・・・
予想以上に風量が減るねぇ　｡･ﾟ･(ﾉ∀`)･ﾟ･｡

でもまぁ　やるべしｗ

フィルタありLowSpeed

うっは
フィルタ無しと比べて
CPU・GPUとも＋5℃ってとこでしょうか
初期から比べると
まぁまぁってとこですかネ

フィルタありHigthSpeed

LowSpeedよりちょっとだけ
下がった程度？

しかしウルサイねぇ(＾∀＾ヾ






フィルタありLowSpeedで使うことにする！・・・んだが・・・

GPU65℃って　許せる範囲かな？？？
ご意見求むｗ
